Elegir un SUV eléctrico familiar 2026 ya no va de mirar la ficha de autonomía y firmar. La ficha miente por omisión. El diseño —proporciones, aerodinámica y habitabilidad— es lo que decide si ese coche va a servir de verdad para llevar a dos niños al colegio, cargar el maletero un viernes de agosto y no arruinarte a 130 en autopista. Aquí va nuestra guía para leer un SUV eléctrico como se lee: por fuera, por dentro y por debajo.
Por qué el diseño importa más en un eléctrico que en un térmico
Un térmico perdona. Perdona un frontal romo, perdona una carrocería alta, perdona un techo cuadrado. Cuestan más gasolina, sí, pero el depósito se rellena en tres minutos. Un eléctrico no perdona: cada punto de Cx cuesta kilómetros reales, cada centímetro de altura extra pesa en el consumo, cada mala decisión de packaging se paga en habitabilidad. La plataforma dedicada libera espacio, sí, pero también obliga al diseñador a repensarlo todo. Y no todos lo hacen igual de bien.
Proporciones: batalla, voladizos y altura útil
La distancia entre ejes manda. En un eléctrico, la batería vive entre los ejes, así que a más batalla, más batería y más espacio interior. Los voladizos cortos son la firma visual de una plataforma nativa: cuando ves un morro corto y ruedas empujadas a las esquinas, estás mirando un coche pensado desde cero. Cuando ves un morro largo y un capó con volumen, casi seguro que hay una plataforma adaptada por debajo.
La altura también cuenta, pero al revés de lo que parece. Un SUV eléctrico muy alto añade frontal aerodinámico y penaliza en autopista. Los mejores diseños actuales bajan la altura respecto al SUV térmico equivalente y compensan la sensación de comando con asientos más elevados sobre el suelo plano.
Aerodinámica: el Cx que no te cuentan bien
El coeficiente aerodinámico (Cx) es la métrica que la marca presume cuando le conviene y esconde cuando no. Un Cx de 0,23 frente a uno de 0,29 puede significar 40-60 km de autonomía real en autopista. En un SUV familiar, bajar del 0,26 ya es notable; bajar del 0,24, excepcional.
Los trucos son conocidos: llantas aerodinámicas (feas para muchos, pero eficientes), retrovisores rediseñados, fondo plano, difusor trasero funcional, tiradores enrasados. El Model Y lleva años haciendo esto casi mejor que nadie en su categoría, y el XPENG G6 ha entrado copiando la lección con nota.
Habitabilidad real: lo que la ficha no dice
La habitabilidad no se mide solo en litros de maletero. Se mide en:
- Suelo plano trasero: si hay túnel central, la plataforma no es nativa.
- Cota H (altura al techo trasero) para adulto de 1,85 m sin agachar la cabeza.
- Anchura entre pasos de rueda en el maletero, no solo el volumen bruto.
- Frunk delantero: útil de verdad o marketing.
- Acceso a las plazas traseras: apertura de puerta y altura del umbral.
Un dato revelador: dos SUV con el mismo maletero declarado pueden diferir en 15 cm de anchura útil. Uno traga el cochecito de bebé con la silla puesta; el otro, no.
Los referentes del segmento en 2026
Tesla Model Y — desde 44.990 €
El rey de las ventas. Cx de 0,23, batalla larga, voladizos mínimos, frunk aprovechable. Interior polarizante (todo va en la pantalla), pero el aprovechamiento del espacio sigue siendo referencia. El Tesla Model Y sigue siendo el patrón oro contra el que se mide todo lo demás.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 295 CV | 600 km | 14,9 kWh/100 km | 0 | Eléctrico |

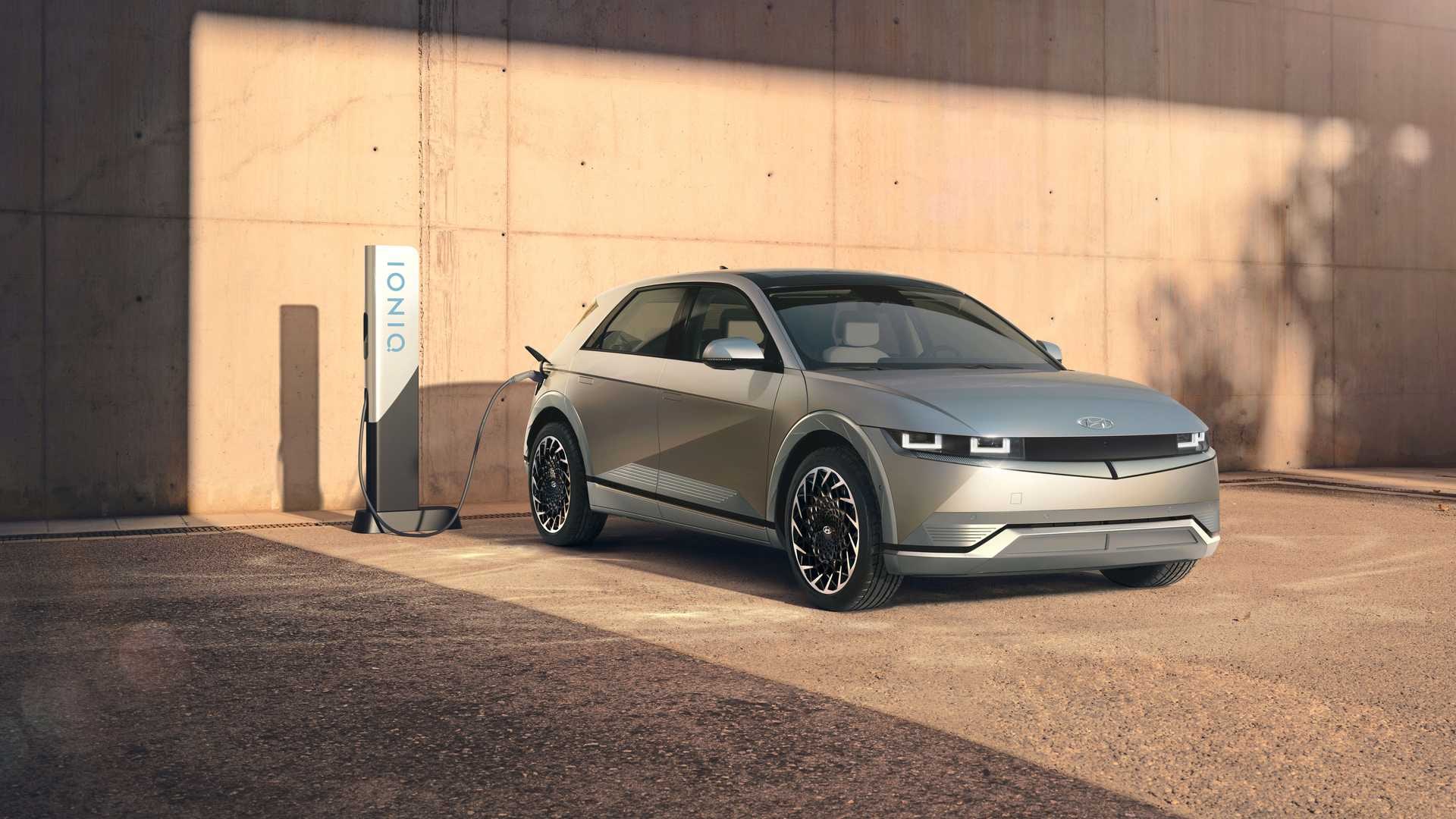

Hyundai IONIQ 5 — desde 42.900 €
Proporciones que rompen el manual: batalla de 3 metros en una carrocería de segmento C. Suelo plano radical, asientos traseros deslizantes, arquitectura de 800V. Su Cx (0,29) no es su punto fuerte, pero el packaging interior compensa.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 229 CV | 507 km | 16,7 kWh/100 km | 0 | Eléctrico |
Kia EV6 — desde 47.500 €
Hermano de plataforma del IONIQ 5, pero con lectura de diseño opuesta: coupé-SUV, más bajo, más aerodinámico (Cx 0,28), menos habitable atrás. Para el que prioriza autopista sobre familia numerosa.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 229 CV | 528 km | 16,5 kWh/100 km | 0 | Eléctrico |
Volkswagen ID.4 — desde 42.100 €
El SUV alemán de acceso al eléctrico familiar. Proporciones sensatas, plataforma MEB nativa, calidad percibida un escalón por debajo del premium pero por encima del acceso chino. Software mejorado en las últimas actualizaciones.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 286 CV | 550 km | 16,2 kWh/100 km | 0 | Eléctrico |
Skoda Enyaq — desde 41.500 €
Primo del ID.4 sobre la misma MEB, pero con un aprovechamiento interior que —a nuestro juicio— es el mejor del grupo VW. Maletero enorme, plazas traseras cómodas, precio contenido. El racional del segmento.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 286 CV | 563 km | 16,1 kWh/100 km | 0 | Eléctrico |
XPENG G6 — desde 43.900 €
El asalto chino con deberes hechos. Cx de 0,248, arquitectura de 800V, pantalla central enorme y precio agresivo. El interior se siente moderno, con matices de calidad todavía por encima de la media china.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 296 CV | 570 km | 17,5 kWh/100 km | 0 | Eléctrico |
BYD Sealion 7 — desde 43.990 €
El coupé-SUV chino con batería LFP Blade y músculo. Diseño más convencional que el XPENG, pero con habitabilidad correcta y consumo algo más alto de lo esperable en su Cx.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 313 CV | 482 km | 18,7 kWh/100 km | 0 | Eléctrico |
Renault Scenic E-Tech — desde 41.500 €
El Scenic de siempre reinventado como SUV eléctrico familiar. Proporciones sensatas, habitabilidad honesta, techo panorámico Solarbay opcional y una relación precio-equipamiento muy competitiva para producto europeo.
| Potencia CV | Autonomía WLTP | Consumo WLTP | Etiqueta | Combustible |
|---|---|---|---|---|
| 220 CV | 625 km | 16,3 kWh/100 km | 0 | Eléctrico |
Tabla resumen con puntuación de diseño
Puntuación de 1 a 10 ponderando proporciones, aerodinámica y habitabilidad real.
| Modelo | Cx aprox. | Autonomía WLTP | Proporciones | Aerodinámica | Habitabilidad | Nota global |
|---|---|---|---|---|---|---|
| Tesla Model Y | 0,23 | 600 km | 9 | 10 | 8 | 9,0 |
| Hyundai IONIQ 5 | 0,29 | 507 km | 10 | 7 | 10 | 9,0 |
| Kia EV6 | 0,28 | 528 km | 8 | 8 | 7 | 7,7 |
| Volkswagen ID.4 | 0,27 | 550 km | 8 | 8 | 8 | 8,0 |
| Skoda Enyaq | 0,26 | 563 km | 8 | 8 | 10 | 8,7 |
| XPENG G6 | 0,248 | 570 km | 8 | 9 | 8 | 8,3 |
| BYD Sealion 7 | 0,28 | 482 km | 7 | 7 | 7 | 7,0 |
| Renault Scenic E-Tech | 0,28 | 625 km | 8 | 8 | 9 | 8,3 |
Cómo decidir sin dejarte engañar
Tres preguntas antes de firmar. ¿La plataforma es nativa eléctrica? Si no lo es, el interior lo notarás. ¿El Cx está por debajo de 0,27? Si sí, tu factura de autopista lo agradecerá. ¿El maletero mide bien de ancho o solo de litros brutos? Comprueba con la silla del bebé, no con la ficha. Si tienes dudas sobre el uso concreto que le vas a dar, esta guía por tipo de uso complementa bien lo que aquí se explica desde el diseño.
FAQ
¿Qué Cx se considera bueno en un SUV eléctrico familiar en 2026?
Por debajo de 0,27 ya se considera bueno. Por debajo de 0,25, excelente. El Tesla Model Y (0,23) y el XPENG G6 (0,248) marcan el listón alto del segmento.
¿Suelo plano trasero siempre significa plataforma eléctrica nativa?
Casi siempre sí. Es la señal más fiable de que el coche se diseñó desde cero como eléctrico, sin adaptar una plataforma que originalmente llevaba túnel de transmisión.
¿La batalla larga siempre da más habitabilidad?
En un eléctrico, sí. La batería vive entre los ejes, así que a mayor batalla, más capacidad y más espacio interior. El IONIQ 5, con 3 metros de batalla en un segmento C, es el ejemplo más claro.
¿Un SUV coupé eléctrico compensa como coche familiar?
Depende. Gana en aerodinámica y autonomía en autopista, pero pierde altura al techo trasero y a menudo maletero útil. Para familias con hijos altos o cochecitos grandes, el SUV convencional suele ser mejor elección.
La siguiente batalla
Lo que viene marcará otra ronda: nuevas plataformas de 800V bajando a segmentos más accesibles, baterías LFP de segunda generación con más densidad, y sobre todo la ofensiva de rango extendido chino que puede reordenar el tablero antes de fin de año. El diseño seguirá siendo el juez silencioso.
